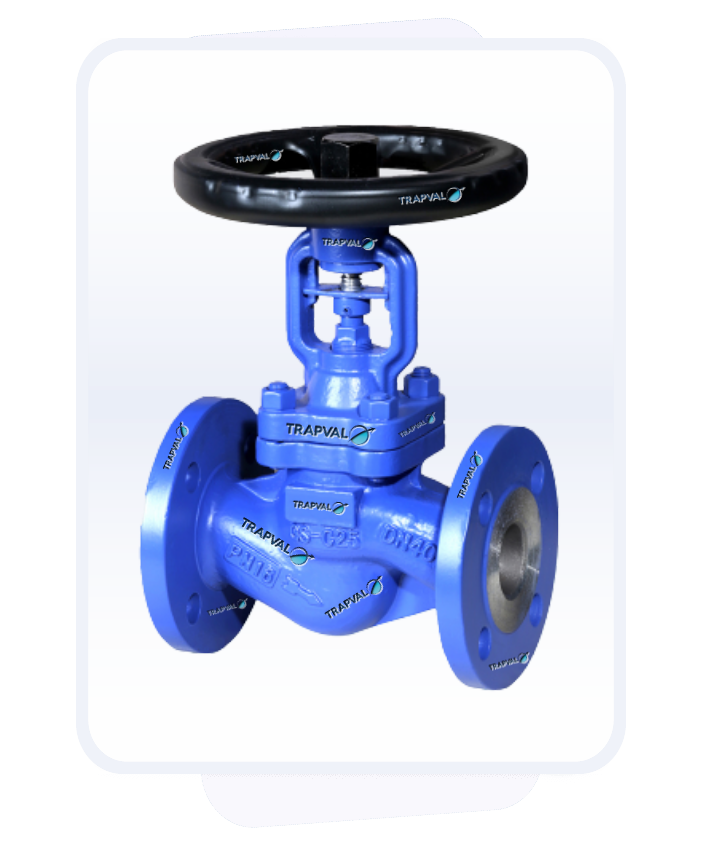

A válvula globo de fole padrão DIN é adequada para pressão nominal PN1.6～6.4MPa, temperatura de trabalho -29～350℃, amplamente utilizada em fluidos, óleo de transferência de calor de alta temperatura, amônia líquida e outros meios.

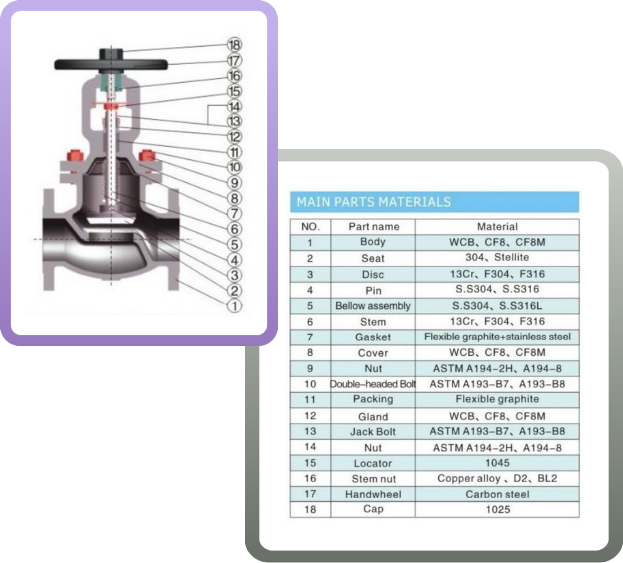

O principal componente da válvula globo de fole padrão DIN é o fole de metal. A extremidade inferior e o conjunto da haste da válvula são soldados automaticamente e a extremidade superior é soldada automaticamente à placa de conexão para formar uma barreira de metal entre o meio fluido e a atmosfera para garantir vazamento zero da haste da válvula.
Na válvula globo o interruptor é sem atrito, a vedação é fácil de usar e o torque de abertura e fechamento é pequeno.
Este tipo de válvula globo adota um projeto exclusivo de vedação de fole, que elimina completamente o problema de vazamento da gaxeta da haste e atende aos mais rigorosos requisitos de vazamento.
1. A válvula globo tem projeto padrão de fole de camada dupla.
2. O design da tampa da válvula contempla a dissipação de calor.
3. Projeto de dispositivo de armazenamento de óleo.
4. Projeto da porca para retenção da haste da válvula por freio.
5. Estrutura de produto racional, com desempenho de vedação confiável, de aparência bonita.
6. Superfície de liga dura à base de 'Co' na superfície de vedação, resistente ao desgaste, resistente à corrosão, longa vida útil.
7. A têmpera e o revestimento da haste da válvula globo e o tratamento de nitretação da superfície têm boas propriedades anticorrosivas e antifricção.

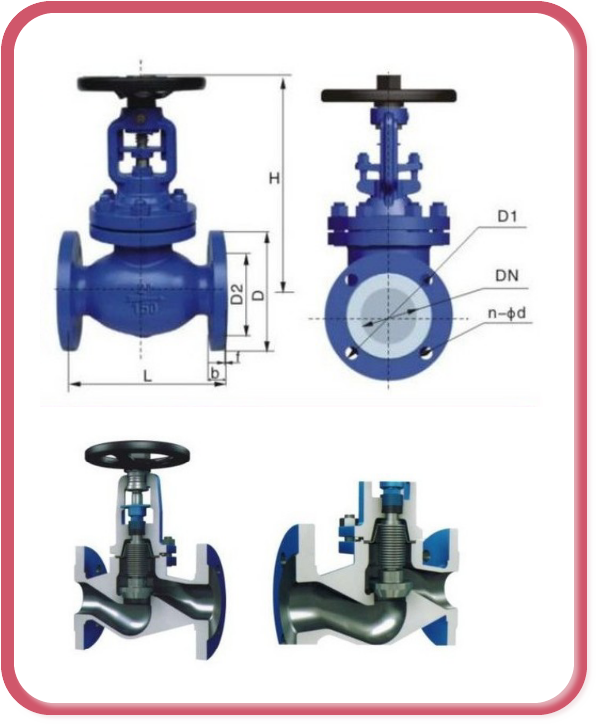

8. A indicação da posição de elevação da haste da válvula globo é mais intuitiva. O material das peças, o tamanho do flange e o número de soldas de topo podem ser selecionados de acordo com as condições reais de trabalho ou requisitos do usuário para atender a várias necessidades de engenharia.
9. O material das peças, o tamanho do flange e o número de soldas de topo podem ser selecionados de acordo com as condições reais de trabalho ou requisitos do usuário para atender a várias necessidades de engenharia.

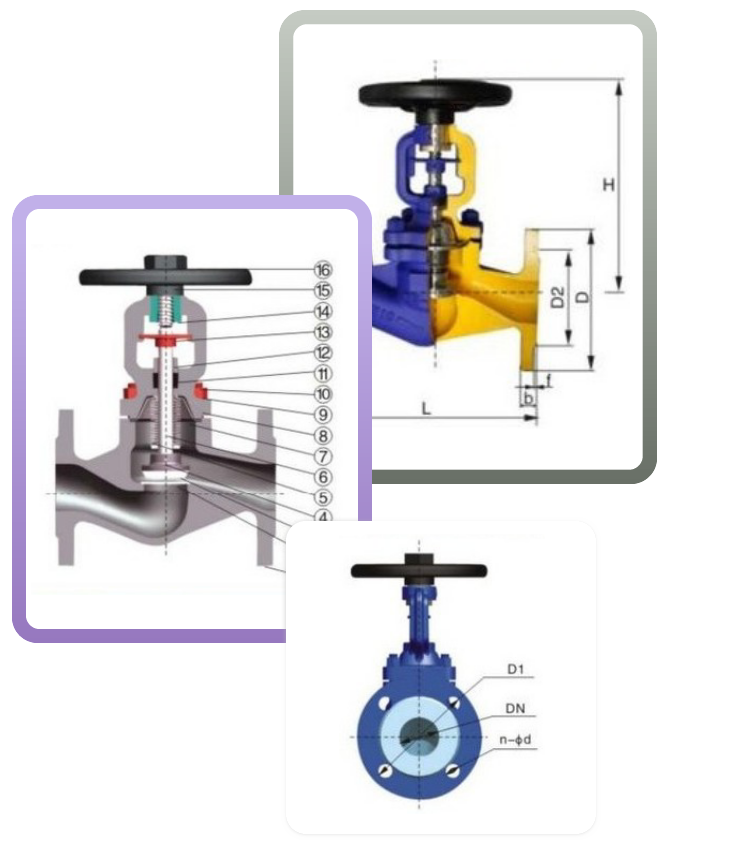

A extremidade inferior do fole de aço inoxidável é soldada à haste da válvula globo por meio de uma junta de aço inoxidável para evitar que o fluido do processo corroa a haste da válvula.
A outra extremidade é colocada entre o corpo da válvula e a tampa da válvula para formar uma vedação estática.
O design de vedação dupla é adotado. Se o fole falhar, o engaxetamento da haste evitará vazamentos.
Os foles são soldados à haste para manter o desempenho de operação estável, para evitar a vibração da haste causada pela vibração do flap.
1. A estrutura da válvula globo é racional, a vedação é confiável e o design de vedação de fole duplo resistente e durável (fole + embalagem) garante vazamento zero da haste da válvula. Não há perda de fluido, reduzindo a perda de energia e melhorando a segurança dos equipamentos da planta. E atende aos padrões internacionais de vedação.
2. A superfície de vedação da válvula globo é revestida com carboneto cimentado à base de Co, que é resistente ao desgaste, resistente à corrosão, boa resistência ao atrito e longa vida útil.
3. A haste da válvula globo é resfriada e *revenida e a superfície é nitretada, que possui boas propriedades anticorrosivas e antifricção; o indicador da posição de elevação da haste da válvula é mais intuitivo.
4. A válvula globo tem fole de camada dupla, manutenção conveniente, haste da válvula selada por fole, indicação de posição selada duplamente, sem volante de levantamento.
*Revenido: Tratamento térmico que tem por finalidade eliminar as tensões provocadas pelo resfriamento da têmpera e dar às peças temperadas a melhor tenacidade possível, de acordo com o trabalho a que serão submetidas. Deve ser efetuado imediatamente após a têmpera, para não deixar as peças sob as tensões resultantes desse tratamento. No revenido o aquecimento se dá a temperaturas inferiores à da zona crítica, resultando em alterações microestruturais. Além de atenuar as tensões internas, o revenido melhora a ductilidade do aço temperado, reduz os valores de dureza e resistência à tração.

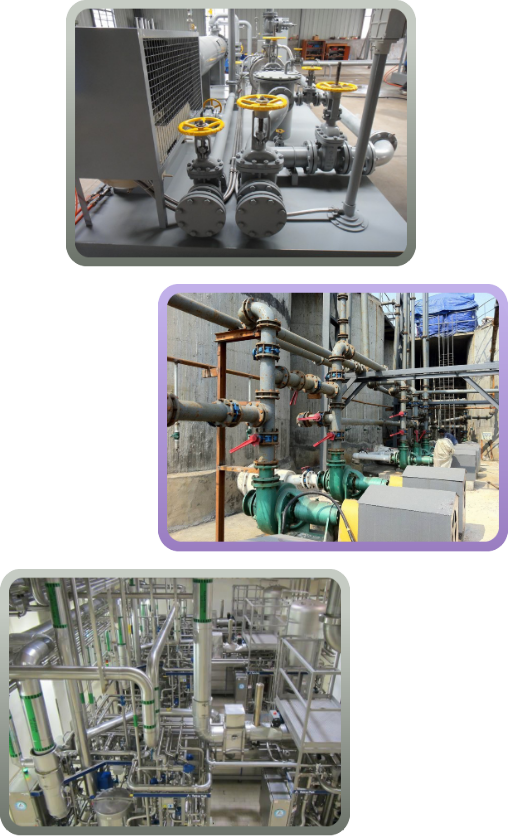

A válvula globo é mais adequada para o uso em tubulações com vapor, inflamáveis, explosivos, óleo térmico, alta pureza, tóxicos e outros meios.
Engenharia industrial.
Planta de purificação de gás de exaustão.
Unidade de vácuo.
Água quente.
Equipamento de aquecimento.
Estação de energia.
Gás natural.
Amônia.
Sistema de refrigeração.
Sistema de vapor.
